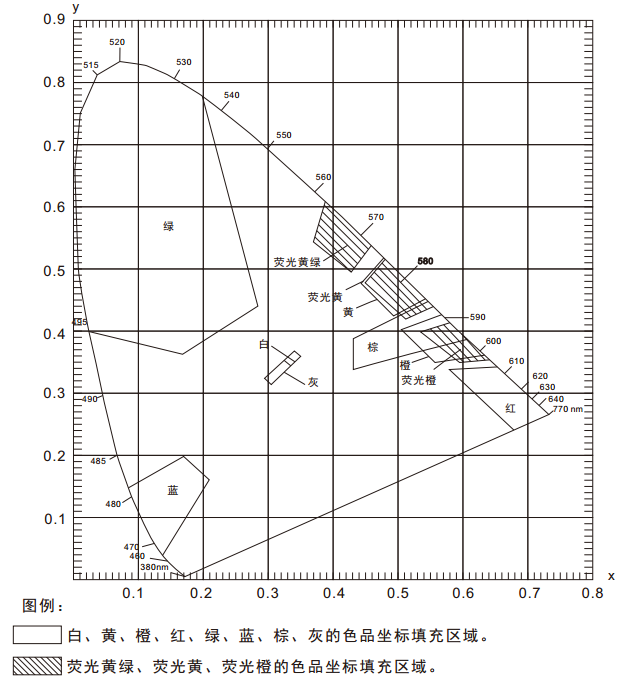

在《GB 2893安全色》,、《GB/T 18833道路交通反光膜》等相關標準中，通常給出一塊顏色區域（多個色品坐標點）和亮度因數要求,，在D65/A光源和45/0幾何條件下,，判定樣品是否落在對應的顏色區域內，借此判定樣品是否滿足標準規定的色度要求,。由于顏色區域?yàn)槎噙呅?，如下圖所示，導致使用普通的分光測色儀無法完成判定,。HRC68測色儀配合SQCT軟件的交通路標測量模塊則可以輕松解決這方面的問題,。
一、菜單介紹和測試準備

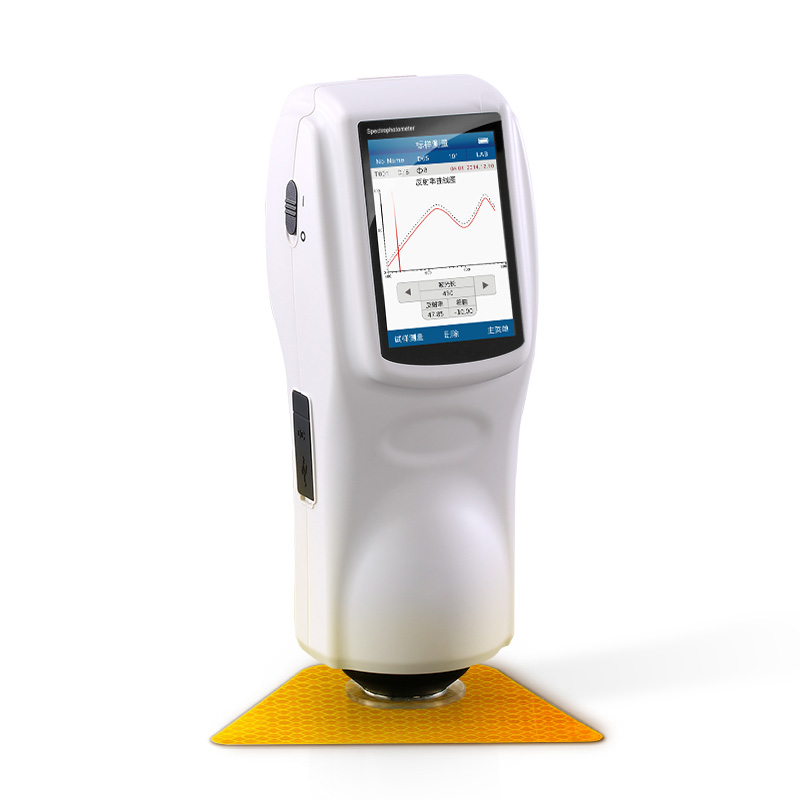

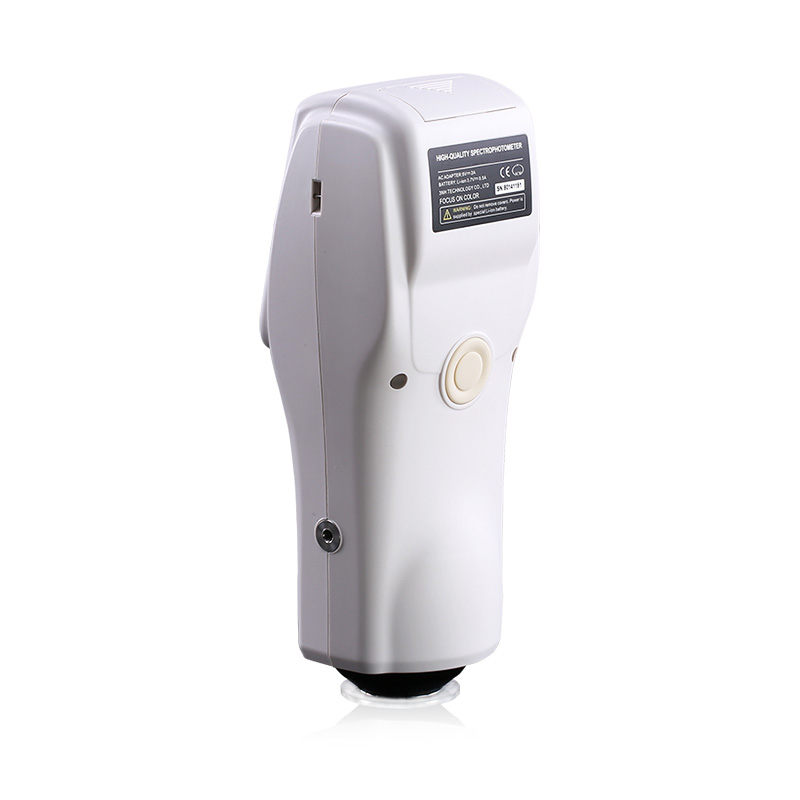

HRC68交通路標專用分光測色儀內置D65/A/C/F2等多種光源,，幾何光路結構為45/0(45°環形均勻照明0°接收), 該儀器可以方便的測試各種反光膜的亮度因數,、色品坐標、CI E L * a*b等色度數據,；在道路交通路標測試方面,、塑膠電子,、油漆油墨,、紡織服裝印染、印刷紙品,、汽車,、醫療、化妝品和食品等行業,，在科研機構,、實驗室領域均有廣泛應用。
1.1菜單介紹
HRC68的交通路標測試模塊主要是通過上位機軟件SQCT配合HRC68儀器實現的,。 使用前需先安裝好SQCT上位機軟件,，再連接HRC68儀器，然后打開上位機軟件,，默認為普通測試界面,，如圖1所示，在該界面下可以完成CIE L*a*b,、XYZ,、ΔE*ab、ΔE*cmc,、ΔE*00等色度數據的測試,，詳細菜單和工具欄的介紹請參照該軟件自帶“色彩管理控制軟件使用說明書”,，這里重點介紹交通路標測試模塊。

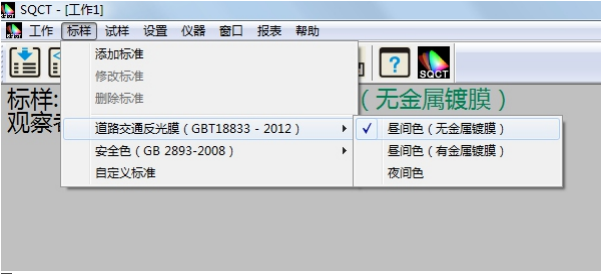

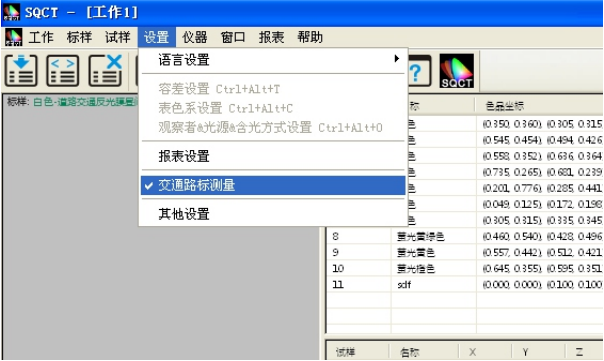

點擊“設置->交通路標測量”,，則進入交通路標測試模塊,，如圖2所示。點擊“標樣”,，如圖3,、4所示，該菜單下有“添加標準”“修改標準”“刪除標準”“道路交通反光膜GB/T 18833”“安全色GB2893”“自定義”子菜單,，這里詳細介紹這些子菜單,。
(1)添加標準
在交通路標測試中，標樣通常是一塊顏色區域,，我們稱之為“多邊形-容差標樣”,，即依次順時針或逆時針輸入顏色區域各頂點（至少3點）色品坐標，軟件自行按照輸入順序連接各頂點,，從而形成多邊形-容差標樣,。
如圖5所示，在位置1處輸入標樣名稱,，位置2處選擇光源種類（默認為D 6 5）,，位置3處選擇觀察者角度（默認為2度），位置4處輸入亮度因數（除熒光物質外,，普通反射樣品亮度因數大于0小于1,，即0<β<1）。在位置5處輸入色品坐標點,，然后點擊“添加頂點”按鈕,，則新輸入的色品坐標點出現在標準色域框內，重復上述步驟,，依次輸入各色品坐標點,；對于輸入錯誤的色品坐標點，先在標準色域框內選中,，然后點擊“刪除頂點”按鈕,，則刪掉該頂點。全部輸入完畢,，點擊位置8處“添加”按鈕,，則完成“多邊形-容差標樣”建立。

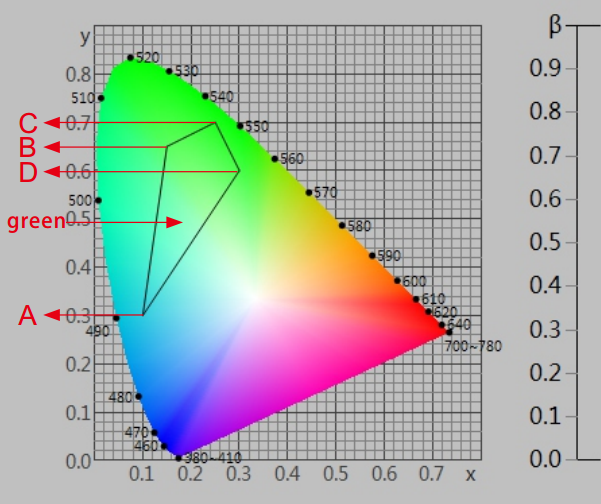

如圖5,、6所示,，建立一個名叫“green”的“ABCD” 多邊形-容差標樣。
注：輸入各色品坐標頂點時,，請務必按照顏色區域圖形的順時針或逆時針順序依次輸入,。
(2)修改標準
如圖7所示,，修改上面建立的名稱為“green”的多邊形-容差標樣，先選中該標準,，然后可以修改“標準名稱”“光源”“標準觀察者角度”“亮度因數”“色品坐標”,，修改完畢，點擊“確定”按鈕,，則修改生效,。
(3)刪除標準
在標樣區域先選中一條或多標樣，然后點擊“刪除標準”,，則刪除所選中標樣,。
(4)道路交通反光膜GB/T 18833
針對國內交通路標使用較多的標準GB/T18833，SQCT軟件將該標準中的標準色域納入其中,，客戶只需根據自己需要進行選擇即可,。

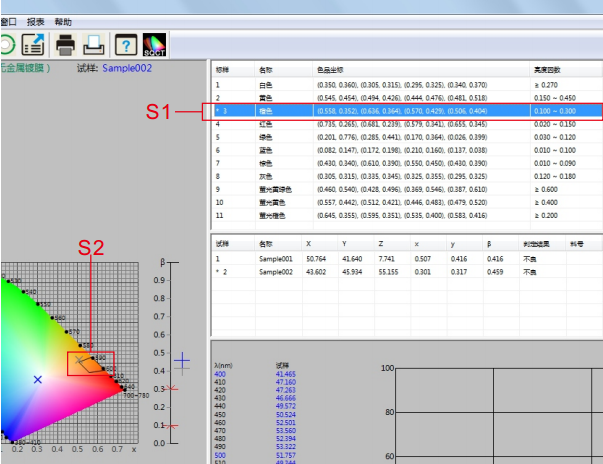

假設我們需要標準GB/T 18833中的無金屬鍍膜類型中的橙色（晝間色）作為多邊形-容差標樣（對應標準GB/T18833中的表8第六行），我們僅需要依次點擊“標樣->道路交通反光膜GB/T18833->晝間色”即可,，如圖8,、9所示，S1區顯示橙色對應的色品坐標點,，S2區顯示對應的多邊形-容差標樣,。
在“道路交通反光膜GB/T18833”的基礎之上，我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作,，將“道路交通反光膜GB/T18833”改成我們需要的多邊形-容差標樣,。
(5)安全色GB 2893
針對國內交通路標使用較多的標準G B 2 8 9 3，S Q C T軟件將該標準中的標準色域納入其中,，客戶只需根據自己需要進行選擇即可,，方法同菜單“道路交通反光膜GB /T1883”,。
在“安全色G B 2 8 9 3”的基礎之上,，我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作，將“安全色G B 2 8 9 3”改成我們需要的多邊形-容差標樣,。
(6)自定義標準
針對“道路交通反光膜G B / T 1 8 8 3 3” “安全色G B 2 8 9 3”完全不能滿足我們要求的情況下,，我們可以使用“自定義標準”。

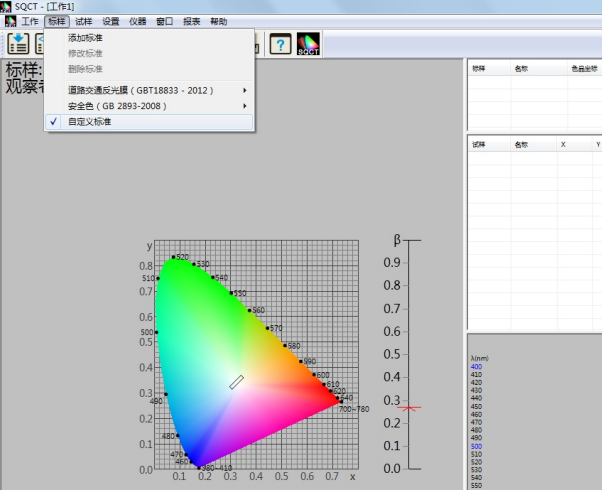

如圖1 0所示,，點擊“標樣- >自定義標準”,，在 標 樣 顯 示 區 域 被 清 空 ， 我 們通過“標樣- >添加標準”建立自己的多邊形-容差標樣,。
1.2測試準備
(1)正確安裝SQCT上位機軟件
按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”進行軟件安裝,。
(2)HRC68儀器上電、開機
按照“分光測色儀使用說明書”對儀器進行上電,、開機,。
(3)HRC68從菜單按鈕處啟動通訊,，SQCT與HRC68通訊成功
按照“分光測色儀使用說明書”通過USB連接電腦，實現HRC68與SQCT的通訊,。
(4)通過SQCT對儀器依次進行白板校正和黑桶校正
按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”依次對儀器進行白校正和黑校正,。
二、數據測試
2.1測試流程
在做好測試準備的前提條件下（白板,、黑板校正完畢）,，通常先建立多邊形-容差標樣，然后進行試樣測試,，再判定該試樣是否落在多邊形-容差范圍內,，打印該試樣的測試數據或是導出該試樣測試數據，保存測試數據,，以備下次調用,。
2.2判定樣品的色度數據是否滿足多邊形-容差標樣實例
譬如如何判定藍色試樣是否在《GB/T 18833-2012道路交通反光膜樣》所規定的藍色區域內（無金屬鍍層，晝間反光膜顏色）,，按照下面的步驟,，將依次完成測量和判定。
(1)建立多邊形-容差標樣

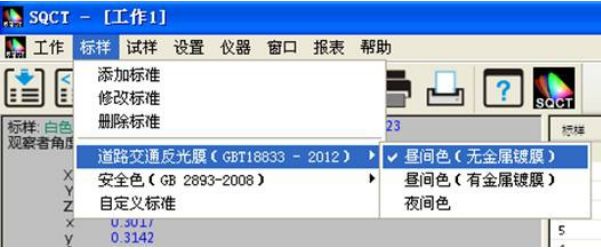

SQCT直接將《GB/T 18833-2012道路交通反光膜樣》的多邊形顏色區域做入軟件中,，可以直接從菜單中選擇,，“標樣->道路交通反光膜GB/T 18833->晝間色（無金屬鍍膜）”如圖11所示。
雙擊標樣區域的藍色,，如圖12中是S3所示部分,，使藍色為當前標樣，藍色多邊形-容差標樣（《GB/T 18833-2012道路交通反光膜樣》規定的藍色區域）則顯示在S4部分,。
(2)用HRC68進行試樣測試

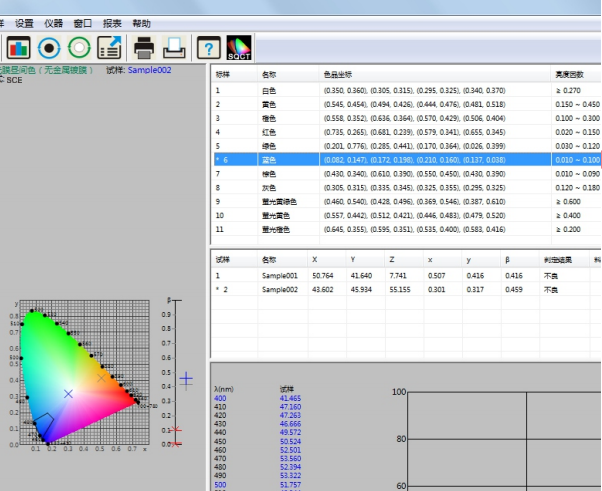

將測試樣品放在HRC68測量口徑上,，貼緊，鼠標點擊試樣測試快捷工具,，如圖13所示,。大約1.5秒時間，完成測試,，測試數據如圖13中S5所示,，在色品坐圖中的位置如S7所示，仿真及判定結果如S6部分所示,。

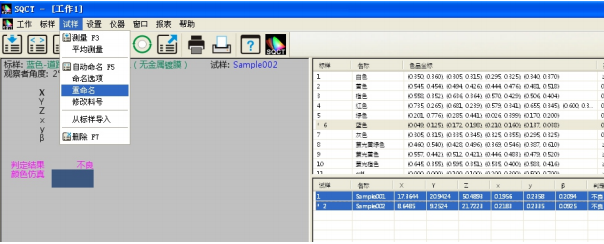

同時可以通過“試樣->重命名/刪除”對測試試樣進行重命名和刪除操作,。
(3)試樣測試數據處理

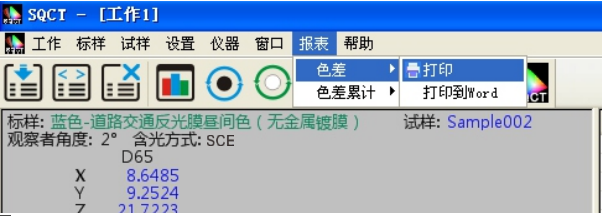

對試樣的測試結果可以通過打印菜單生成測試報表，選中要打印的試樣和標樣,，執行“報表->色差->打印/打印到w o r d”或“報表- >色差累計- >打印/打印到word”,，將測試結果打印出來，如圖15、16所示,。
同時可以將測試結果以E X C E L表格形式導出來,，選中要打印的試樣和標樣，執行“文件->導出數據”,，將測試結果以csv格式導出來,，然后可以用EXCEL等打開，進行數據處理,，如圖17
所示,。
(4)保存測試數據
對于本次測試結果，可以通過保存,，使本次的測量數據和配置文件以工程的形式保存下來,，以方便后面調用。
執行“文件-保存/另存為>”,，則將本次測試數據和配置文件以“* . j o b”形式保存下來,，以便后面調用，如圖18所示,。
